Sur un châssis de remorque ou une structure de pergola, on constate souvent le même problème : le tube carré en aluminium a vrillé, fléchi ou pris un pli disgracieux après soudage ou pliage. La déformation d’un aluminium tube carré n’est pas une fatalité, mais elle se joue sur des choix faits bien en amont de l’atelier, dès la commande du profilé.
Alliage et état métallurgique : le premier levier contre la déformation du tube carré
On parle souvent d’outillage ou de technique de soudage, rarement du matériau lui-même. Pourtant, le choix de l’alliage conditionne directement la tenue en rectitude du tube après chaque opération.
A lire également : Votre mémo express de lbs en kg conversion à imprimer
Un tube en 6060-T5, courant en menuiserie, se déforme plus facilement qu’un tube en 6061-T6 ou 6082-T6. La raison est mécanique : la limite d’élasticité d’un alliage T6 est nettement supérieure à celle d’un T5. Concrètement, un tube carré long et fin en 6063-T6 résiste mieux au flambage sous son propre poids et aux contraintes de manutention qu’un tube en alliage plus tendre.
Avant de commander, on gagne à vérifier deux paramètres avec le fournisseur : l’alliage exact (série 6000 pour les profilés extrudés) et le traitement thermique appliqué (T4, T5, T6). Un tube identique visuellement peut se comporter très différemment au pliage ou sous une soudure selon son état métallurgique.
Lire également : Les erreurs qui font tomber vos flammes Snapchat et comment les éviter
Soudage aluminium et déformations : séquence de cordons et bridage
Le soudage concentre la majorité des retours négatifs sur les forums de chaudronniers. Un tube carré de section moyenne, soudé en continu sur une face, se cambre systématiquement côté soudure à cause du retrait thermique asymétrique.
Alterner les cordons pour équilibrer les contraintes
La technique la plus efficace consiste à souder en cordons courts alternés plutôt qu’en un seul cordon continu. On dépose un cordon d’une trentaine de millimètres d’un côté, puis on passe au côté opposé, en progressant par sauts. Cette méthode répartit la chaleur et limite la contraction unilatérale responsable de la courbure.
Sur un tube carré 150×150 par exemple, des retours d’ateliers montrent qu’un soudage MMA avec baguette rutile à intensité trop élevée aggrave la déformation. Réduire l’ampérage au strict nécessaire et augmenter la vitesse de passe diminue l’apport calorique global dans la pièce.
Brider avant de souder, pas après
Un bridage rigide du tube sur un marbre ou un châssis de montage avant la première passe est non négociable. Les retours varient sur ce point, mais la plupart des professionnels s’accordent à dire qu’un bridage tous les 300 à 400 millimètres donne de bons résultats sur des longueurs courantes. Sans bridage, le tube se déforme dès le premier retrait thermique et chaque passe suivante amplifie le problème.
- Brider le tube sur un support plan et rigide avant toute soudure, avec des serre-joints espacés régulièrement.
- Souder en cordons alternés (gauche-droite ou face-dessous) pour répartir la chaleur sur l’ensemble du profil.
- Laisser refroidir le tube bridé avant de libérer les fixations, pour que le retrait s’effectue sous contrainte contrôlée.
- Réduire l’intensité de soudage au minimum efficace afin de limiter la zone affectée thermiquement.
Pliage et cintrage du tube aluminium : contrôler le retour élastique
Le pliage d’un tube carré en aluminium génère un phénomène que les débutants sous-estiment : le retour élastique (springback) déforme l’angle final. Après relâchement de la pression, le tube « revient » partiellement vers sa forme initiale, et l’angle obtenu est plus ouvert que l’angle visé.
Ce retour élastique est plus marqué sur l’aluminium que sur l’acier doux, à cause du rapport entre module d’élasticité et limite d’élasticité propre aux alliages d’aluminium. En pratique, on compense en surpliant de quelques degrés au-delà de l’angle cible.
Outils et paramètres de cintrage adaptés
Un tube carré se déforme autrement qu’un tube rond au cintrage. La face intérieure du tube (intrados) se comprime et peut plisser, tandis que la face extérieure (extrados) s’étire et risque de s’amincir. Pour limiter ces déformations de section :
- Utiliser un mandrin interne adapté à la section du tube, qui soutient les parois pendant la flexion.
- Choisir un rayon de courbure suffisamment large : plus le rayon est petit, plus la déformation de section est marquée.
- Appliquer la pression progressivement, sans à-coup, pour éviter les plis localisés sur l’intrados.
Sans mandrin, un tube carré de faible épaisseur s’écrase presque à coup sûr au niveau du coude. On investit dans l’outillage ou on sous-traite à un cinteur équipé.
Stockage et manutention : des déformations avant même l’usinage
On oublie souvent que la déformation commence parfois avant l’atelier. Un tube carré en aluminium de grande longueur, stocké sur deux appuis mal positionnés, fléchit sous son propre poids en quelques semaines. L’aluminium fluage plus facilement que l’acier à température ambiante, surtout sur les alliages à faible limite d’élasticité.
Pour prévenir ce type de déformation, on stocke les tubes à plat, sur des supports espacés de manière à réduire la portée libre. Un tube de plusieurs mètres de long mérite au minimum trois points d’appui réguliers.
Côté manutention, les chocs et flexions lors du transport entre le stockage et le poste de travail provoquent des plis discrets mais irréversibles sur les arêtes du tube carré. Manipuler avec des sangles textiles plutôt qu’avec des pinces métalliques protège les faces du profilé.
Redressage après déformation : quand et comment intervenir
Malgré toutes les précautions, un tube peut sortir légèrement courbé d’un poste de soudure. Les extrudeurs industriels utilisent une technique de stretching (traction longitudinale contrôlée) pour rétablir la rectitude après extrusion. En atelier, on ne dispose pas de ce type d’équipement, mais on peut redresser un tube faiblement déformé à la presse hydraulique, en appliquant une charge ponctuelle à l’opposé de la courbure.

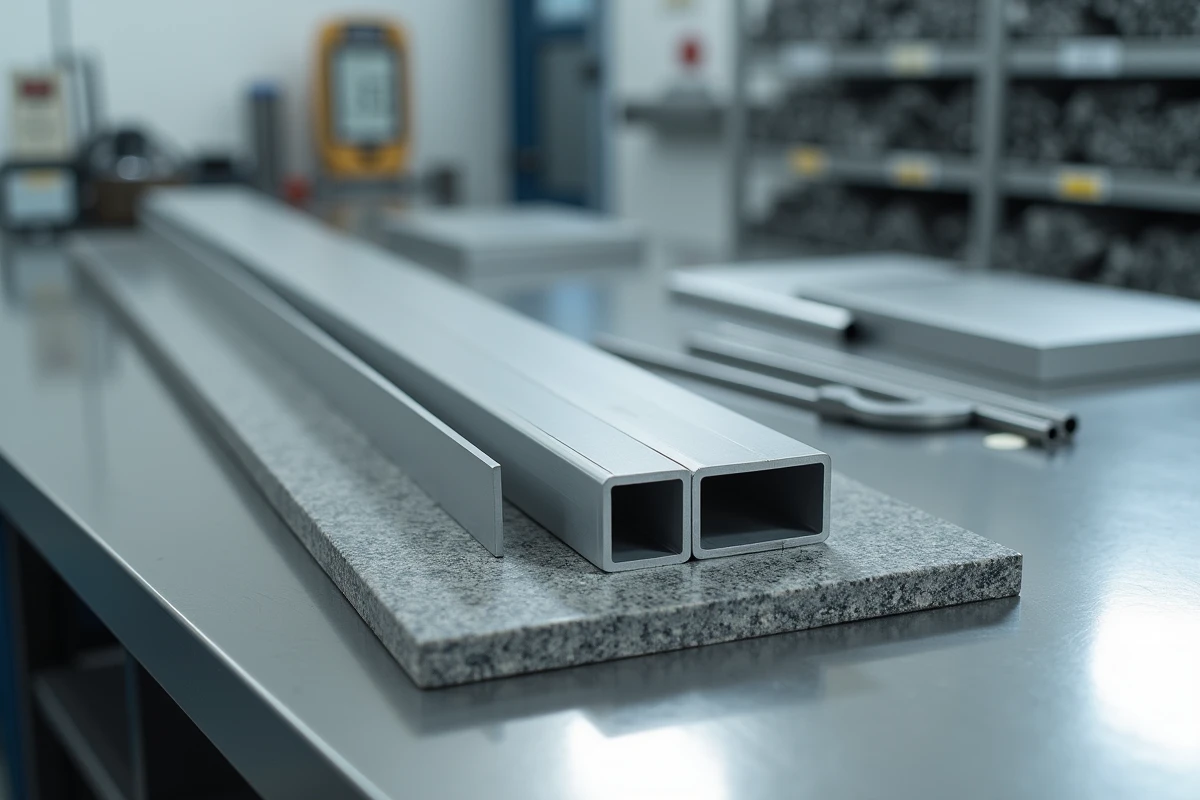

Un redressage excessif fragilise le métal en écrouissant la zone sollicitée. On ne redresse qu’une déformation légère, et on contrôle la rectitude avec une règle de précision après chaque passe. Au-delà d’une certaine flèche, mieux vaut reprendre le tube que forcer la correction.
Le traitement de stabilisation thermique (vieillissement artificiel) pratiqué par certains ateliers après soudage permet de relâcher les contraintes résiduelles et de stabiliser la géométrie du tube avant usinage final. Cette étape, si elle est accessible, limite les déformations différées qui apparaissent parfois plusieurs jours après l’assemblage.
